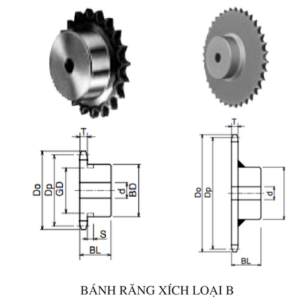

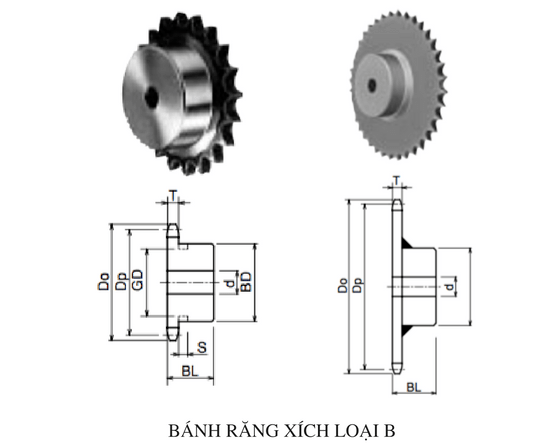

Nhông xích 60 (bánh răng xích 60)
| Bước xích (P) | 19.05 mm |
| Bề rộng con lăn (W) | 12.7 mm |
| Đường kính con lăn (Dr) | 11.91 mm |
| Bề dày răng (T) | 11.7 mm |
| Vật liệu cơ khí | Thép cacbon cơ khí, S45C |
Nhông xích 60 được Tuệ An gia công trực tiếp theo yêu cầu của khách hàng hoặc nhập khẩu trực tiếp, giá tốt, có cung cấp lẻ và sỉ nhông xích 60. Liên hệ với công ty chúng tôi để được đội ngũ nhân viên tư vấn và báo giá nhanh chóng nhất. Sản phẩm nhông xích 60 của Tuệ An có bán toàn quốc. Giao hàng toán quốc nhanh chóng, giá tốt nhất thị trường. Chúng tôi có nhận gia công nhông xích 60 theo yêu cầu của quý khách hàng. Sử dụng nhiều vật liệu khác nhau như inox 304, thép CT3, thép SC45, có gia công nhiệt theo độ cứng yêu cầu.
|
Loại nhông xích |
Số lượng răng |
Đường kính đỉnh răng |
Đường kính vòng chia |
Đường kính lỗ |
Đường kính moay ơ |
Bề dày nhông xích |
Khối lượng |
||
|
Do |
Dp |
d lỗ NSX |
d (min) |
d (max) |
BD |
BL |
Kg |
||
|
60B |
9 |
63 |
55.70 |
11.5 |
12.5 |
25 |
*43 |
32 |
0.40 |
|
10 |
68 |
61.65 |
14.5 |
15.5 |
30 |
*49 |
32 |
0.49 |
|
|
11 |
76 |
67.62 |
14.5 |
15.5 |
32 |
* 51 |
32 |
0.60 |
|
|
12 |
83 |
73.60 |
14.5 |
15.5 |
32 |
51 |
32 |
0.69 |
|
|
13 |
89 |
79.60 |
14 |
15 |
35 |
57 |
32 |
0.81 |
|
|
14 |
95 |
85.61 |
16 |
17 |
40 |
62 |
32 |
0.96 |
|
|
15 |
101 |
91.62 |
16 |
17 |
45 |
68 |
32 |
1.10 |
|
|
16 |
107 |
97.65 |
16 |
17 |
48 |
73 |
32 |
1.30 |
|
|
17 |
113 |
103.67 |
16 |
17 |
48 |
73 |
32 |
1.40 |
|
|
18 |
119 |
109.71 |
16 |
17 |
55 |
83 |
40 |
2.00 |
|
|
19 |
126 |
115.74 |
16 |
17 |
55 |
83 |
40 |
2.10 |
|
|
20 |
132 |
121.78 |
16 |
17 |
55 |
83 |
40 |
2.20 |
|
|
21 |
138 |
127.82 |
16 |
17 |
55 |
83 |
40 |
2.30 |
|
|
22 |
144 |
133.86 |
16 |
17 |
55 |
83 |
40 |
2.50 |
|
|
23 |
150 |
139.90 |
16 |
17 |
55 |
83 |
40 |
2.50 |
|
|
24 |
156 |
145.95 |
16 |
17 |
55 |
83 |
40 |
2.60 |
|
|
25 |
162 |
151.99 |
16 |
17 |
55 |
83 |
40 |
2.70 |
|
|
26 |
168 |
158.04 |
16 |
17 |
55 |
83 |
40 |
2.90 |
|
|
27 |
174 |
164.09 |
20 |
21 |
55 |
83 |
40 |
3.00 |
|
|
28 |
180 |
170.14 |
20 |
21 |
55 |
83 |
40 |
3.10 |
|
|
29 |
187 |
176.20 |
20 |
21 |
55 |
83 |
40 |
3.30 |
|
|
30 |
193 |
182.25 |
20 |
21 |
55 |
83 |
40 |
3.40 |
|
|
31 |
199 |
188.30 |
20 |
21 |
55 |
83 |
40 |
3.64 |
|
|
32 |
205 |
194.35 |
20 |
21 |
55 |
83 |
40 |
3.80 |
|
|
33 |
211 |
200.41 |
20 |
21 |
55 |
83 |
40 |
4.00 |
|
|
34 |
217 |
206.46 |
20 |
21 |
55 |
83 |
40 |
4.15 |
|
|
35 |
223 |
212.52 |
20 |
21 |
55 |
83 |
40 |
4.33 |
|
|
36 |
229 |
218.57 |
20 |
21 |
55 |
83 |
40 |
4.52 |
|
|
37 |
235 |
224.63 |
20 |
21 |
55 |
83 |
40 |
4.70 |
|
|
38 |
241 |
230.69 |
20 |
21 |
55 |
83 |
40 |
4.90 |
|
|
39 |
247 |
236.74 |
20 |
21 |
55 |
83 |
40 |
5.10 |
|
|
40 |
253 |
242.80 |
20 |
21 |
55 |
83 |
40 |
5.30 |
|
|
41 |
260 |
248.86 |
20 |
21 |
63 |
93 |
45 |
6.00 |
|
|
42 |
266 |
254.92 |
20 |
21 |
63 |
93 |
45 |
6.40 |
|
|
43 |
272 |
260.98 |
20 |
21 |
63 |
93 |
45 |
6.60 |
|
|
44 |
278 |
267.03 |
20 |
21 |
63 |
93 |
45 |
6.88 |
|
|
45 |
284 |
273.09 |
20 |
21 |
63 |
93 |
45 |
7.10 |
|
|
46 |
290 |
279.15 |
20 |
21 |
63 |
93 |
45 |
7.28 |
|
|
47 |
296 |
285.21 |
20 |
21 |
63 |
93 |
45 |
7.53 |
|
|
48 |
302 |
291.27 |
20 |
21 |
63 |
93 |
45 |
7.85 |
|
|
49 |
308 |
297.33 |
20 |
21 |
63 |
93 |
45 |
8.04 |
|
|
50 |
314 |
303.39 |
20 |
21 |
63 |
93 |
45 |
8.40 |
|
|
51 |
320 |
309.45 |
20 |
21 |
63 |
93 |
45 |
8.57 |
|
|
52 |
326 |
315.51 |
20 |
21 |
63 |
93 |
45 |
8.84 |
|
|
54 |
338 |
327.63 |
20 |
21 |
63 |
93 |
45 |
9.50 |
|
|
55 |
345 |
333.69 |
20 |
21 |
63 |
93 |
45 |
9.69 |
|
|
56 |
351 |
339.75 |
20 |
21 |
63 |
93 |
45 |
9.99 |
|
|
58 |
363 |
351.87 |
20 |
21 |
63 |
93 |
45 |
10.59 |
|
|
60 |
375 |
363.99 |
20 |
21 |
63 |
93 |
45 |
11.30 |
|
|
64 |
399 |
388.24 |
20 |
21 |
63 |
93 |
45 |
12.50 |
|
|
65 |
405 |
394.30 |
26 |
27 |
75 |
107 |
45 |
13.50 |
|
|
70 |
436 |
424.61 |
26 |
27 |
75 |
107 |
45 |
15.30 |
|
|
75 |
466 |
454.92 |
26 |
27 |
75 |
107 |
45 |
17.20 |
|
|
80 |
496 |
485.23 |
26 |
27 |
80 |
117 |
50 |
20.00 |
|
|
85 |
527 |
515.54 |
26 |
27 |
80 |
117 |
50 |
22.30 |
|
|
90 |
557 |
545.85 |
26 |
27 |
80 |
117 |
50 |
24.60 |
|
Chú ý: Chúng tôi có nhận gia công theo yêu cầu lỗ, then, taro cho nhông xích 60
- d: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
Nhông xích 60
Bạn đang tìm kiếm sản phẩm nhông xích 60 cho các thiết bị máy móc của nhà máy, xí nghiệp? Hãy đến với công ty Tuệ An, chúng tôi là một trong những đơn vị đi đầu trong việc sản xuất, cung ứng các thiết bị, linh kiện máy móc cho ngành công nghiệp xây dựng, cơ khí. Sản phẩm nhông xích 60 của chúng tôi đảm bảo chất lượng chuẩn ANSI của Hoa Kỳ.
Tìm hiểu về sản phẩm nhông xích 60
Nhông xích 60 là một trong những loại nhông xích phổ biến trên thị trường hiện nay. Sản phẩm phù hợp cho những loại máy móc có kích thước từ vừa đến lớn.
Nhông xích 60 có cấu tạo gồm 2 phần là nhông và xích 60 tiêu chuẩn. Trong đó, phần nhông chứa các răng ăn khớp với xích 60 tiêu chuẩn đi kèm. Sản phẩm tuy nhỏ nhưng đóng một phần không thể thiếu trong một số ngành công nghiệp như chế biến thực phẩm, thủy hải sản,…
Một dây chuyền sản xuất nếu muốn hoạt động tốt, cho công suất lớn cần đến những phụ tùng chính hãng.
Bởi thế mà khi mua nhông xích 60 bạn cần chú ý đến vấn đề chất lượng.
Nhông xích 60 hàng loại 1 sẽ được làm từ thép các bon cơ khí, S45C. Trải qua nhiều công đoạn hết sức tỉ mỉ và công phu cho ra đời sản phẩm nhông xích với bề mặt sáng bóng, có độ bền cao, chịu được tải trọng lớn và không bị ăn mòn bởi oxi không khí.
Bạn cần tư vấn, báo giá về sản phẩm liên hệ theo thông tin bên dưới:
Hotline: 0359 119 179 | 0359 119 179
