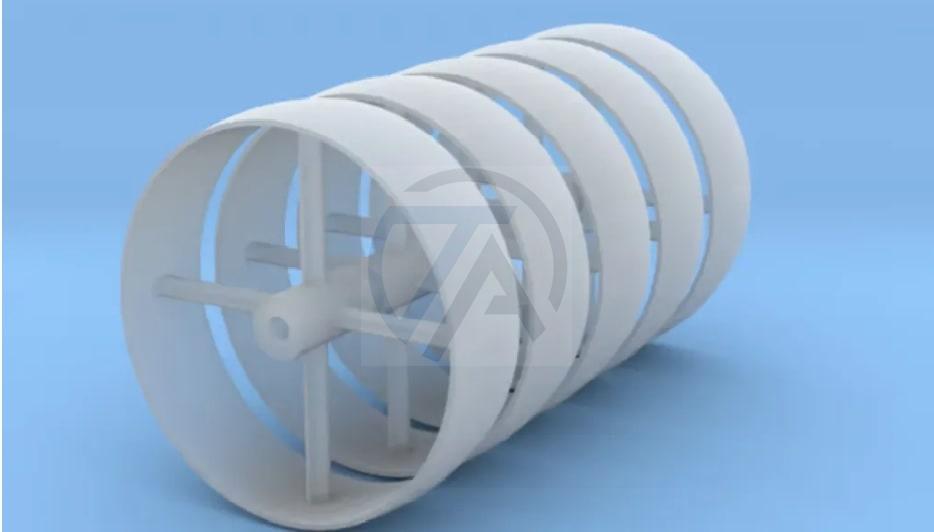

Ròng Rọc Đai Phẳng Là Gì?
Ròng rọc đai phẳng được sử dụng trong các hệ thống truyền động được truyền động bằng đai phẳng, điển hình là các ứng dụng tốc độ cao, tiêu thụ ít năng lượng trong dệt may, sản xuất giấy và máy móc văn phòng như máy in. Một ròng rọc phẳng cũng có thể được sử dụng cho mặt sau của dây đai chữ V thông thường.
Khi đai phẳng trên ròng rọc như vậy lệch tâm và ròng rọc quay, đai nhanh chóng di chuyển lên bán kính lớn nhất ở đỉnh của đỉnh và giữ nguyên ở đó. Núm vặn rất quan trọng để giữ cho dây đai “theo dõi” ổn định, ngăn không cho dây đai “đi khỏi” mép của ròng rọc.
Dây đai phẳng được thiết kế để truyền tải điện nhẹ và vận chuyển hiệu suất cao. Chúng phù hợp nhất cho các ứng dụng có ròng rọc nhỏ hơn và khoảng cách trung tâm lớn. Đai phẳng có thể kết nối các ròng rọc bên trong và bên ngoài và có thể có cả kết cấu vô tận và khớp nối.
Dây đai phẳng cũng được sử dụng cho băng tải. So với các đai có nhiều lớp có công suất bằng nhau, đai phẳng mỏng hơn từ 25% trở lên, điều này cho phép puly đai phẳng nhỏ hơn puly đai chữ V. Thắt lưng phẳng cũng ít tốn kém hơn so với thắt lưng được sử dụng trong ròng rọc đai ngoằn ngoèo.
Một yếu tố an toàn là trong các tình huống quá mô-men xoắn, dây đai có thể bị trượt, tránh làm hỏng thiết bị ngoài chính dây đai. Thắt lưng phẳng yêu cầu ròng rọc phẳng và bộ điều khiển ròng rọc phẳng. Chúng không nhất thiết yêu cầu ròng rọc đai phẳng có rãnh. Ròng rọc truyền động dây đai phẳng truyền động lực cho dây đai.
Các Loại Ròng Rọc Đai Phẳng
Sau đây là các loại ròng rọc khác nhau cho dây đai phẳng:
- Ròng rọc gang,
- Ròng rọc thép,
- Ròng rọc gỗ,
- Ròng rọc giấy, và
- Ròng rọc nhanh và lỏng lẻo.
1. Ròng Rọc Gang
Ròng rọc thường được làm bằng gang . Vành được đặt trên web từ ông chủ trung tâm hoặc bằng tay hoặc nan hoa. Các cánh tay có thể thẳng hoặc cong và mặt cắt ngang thường là hình elip. Ròng rọc gang thường được làm bằng vành tròn.
Khi ròng rọc đúc co vào khuôn, các cánh tay ở trạng thái căng và rất dễ bị gãy. Cánh tay cong mang lại hiệu quả hơn là phá vỡ. Vũ khí ở gần trung tâm. Phần lồi nhẹ này được gọi là vương miện. Vương miện định tâm dây đai trên một vành ròng rọc khi đang chuyển động. Vương miện có thể có chiều rộng từ 9 mm đến 300 mm của khuôn mặt.
Ròng rọc gang có thể là loại đặc hoặc tách. Khi cần gắn ròng rọc trên trục đã mang ròng rọc, v.v. hoặc các đầu của nó bị phồng lên, các ròng rọc tách ra rất dễ sử dụng. Giữa các mặt có khe hở và hai phần dễ dàng siết chặt vào trục bằng bu lông . Một phím chìm được sử dụng cho các ổ đĩa nặng
2. Ròng Rọc Thép
Ròng rọc thép được làm từ các tấm thép và có độ bền và độ bền cao. Các ròng rọc này có trọng lượng nhẹ hơn (ít hơn khoảng 40 đến 60%) so với các ròng rọc sắt có cùng công suất và được thiết kế để chạy ở tốc độ cao hơn. Họ đưa ra một hệ số ma sát với một chiếc thắt lưng da ít nhất bằng với một ròng rọc gang.
Phôi thép thường được làm 2 phần gắn liền với nhau. Hành động kẹp của trung tâm giữ ròng rọc trục của nó; Vì vậy, không cần chìa khóa ngoại trừ trong dịch vụ nghiêm trọng nhất. Ròng rọc thép thường được trang bị các ống lót có thể hoán đổi cho nhau với các trục có kích thước khác nhau để cho phép sử dụng chúng.
3. Ròng Rọc Gỗ
Ròng rọc gỗ nhẹ hơn và có hệ số ma sát cao hơn ròng rọc gang hoặc thép. Những ròng rọc này có trọng lượng bằng 2/3 trọng lượng của một ròng rọc gang có kích thước tương tự. Chúng thường được làm từ những cây phong chọn lọc, được xếp thành từng phần và dán lại với nhau dưới áp lực nặng. Chúng được giữ cho khỏi hấp thụ độ ẩm bằng lớp vỏ bảo vệ hoặc vecni để chiến tranh không xảy ra.
Các ròng rọc này là loại đặc hoặc được tách ra bằng một trục sắt có vít hoặc có các ống lót có thể điều chỉnh để ngăn lực cản ma sát giữa chúng và trục được lắp đặt. Những ròng rọc này được sử dụng cho các ổ đĩa động cơ trong đó hồ quang tiếp xúc giữa mặt ròng rọc và dây đai bị hạn chế.
4. Ròng Rọc Giấy
Ròng rọc giấy được làm từ các sợi giấy nén và được tạo hình bằng kim loại ở trung tâm. Các ròng rọc này thường được sử dụng để truyền đai từ động cơ điện khi khoảng cách từ tâm đến trục tâm nhỏ.
5. Ròng Rọc Nhanh Và Lỏng
Các ròng rọc nhanh và lỏng, được sử dụng trên trục, cho phép bật hoặc tắt máy. Một ròng rọc nhanh được gắn trên trục máy, trong khi một ròng rọc lỏng lẻo hoạt động độc lập.
Dây curoa hoạt động trên puly nhanh để truyền lực theo máy và chuyển sang puly rời khi máy không có yêu cầu truyền lực. Bằng cách này, việc dừng một máy không ảnh hưởng đến các máy khác chạy trên cùng một trục đường .
Ròng rọc lỏng lẻo được cung cấp với một ống lót bằng gang hoặc kim loại súng có vòng đệm ở một đầu để ngăn chuyển động dọc trục. Vành của ròng rọc nhanh được làm lớn hơn ròng rọc lỏng để dây đai chạy chậm hơn trên ròng rọc lỏng. Ròng rọc lỏng lẻo thường có trục dài hơn để giảm mài mòn và ma sát, đồng thời cần được bôi trơn thích hợp.
