Micrometer Là Gì?
Micrometer là một dụng cụ đo có thể thực hiện các phép đo cực kỳ chính xác. Hầu hết Micrometer được thiết kế để đo trong phạm vi một phần nghìn inch! Đó là một sự phù hợp chặt chẽ. Các phép đo chính xác như thế này là cần thiết khi ngay cả khoảng cách nhỏ nhất giữa các vật thể cũng có thể gây ra vấn đề hoặc khó khăn.
Micrometer, đôi khi được gọi là thước đo vít Micrometer, là một thiết bị kết hợp vít hiệu chuẩn được sử dụng rộng rãi để đo chính xác các bộ phận trong kỹ thuật cơ khí và gia công cũng như hầu hết các ngành nghề cơ khí, cùng với các dụng cụ đo lường khác như vernier, thước cặp quay số và thước cặp quay số. thước cặp kỹ thuật số.
Micrometer thường, nhưng không phải lúc nào cũng ở dạng thước cặp (các đầu đối diện được nối bằng khung). Trục xoay là một vít được gia công rất chính xác và vật cần đo được đặt giữa trục quay và đe.
Trục xoay được di chuyển bằng cách xoay núm bánh cóc hoặc ống lót cho đến khi cả trục xoay và đe chạm nhẹ vào vật cần đo.
Micrometer cũng được sử dụng trong kính thiên văn hoặc kính hiển vi để đo đường kính biểu kiến của các thiên thể hoặc các vật thể cực nhỏ. Micrometer dùng với kính thiên văn được phát minh vào khoảng năm 1638 bởi William Gascoigne, một nhà thiên văn học người Anh.
Công ty TNHH Thiết Bị Công Nghiệp Tuệ An chuyên gia công bánh răng, gia công puly, cung cấp các loại xích công nghiệp giá tốt. Liên hệ với chúng tôi để được tư vấn báo giá nhanh chóng. Giá cả phải chăng, hàng chính hãng, nhập khẩu. Hotline: 0359119179
Ký Hiệu Micrometer
Micrometer còn được gọi là micron, đơn vị đo lường cho chiều dài bằng 0,001 mm hoặc khoảng 0,000039 inch. Ký hiệu của nó là μm. Micrometer thường được sử dụng để đo độ dày hoặc đường kính của các vật thể cực nhỏ, chẳng hạn như vi sinh vật và các hạt keo.

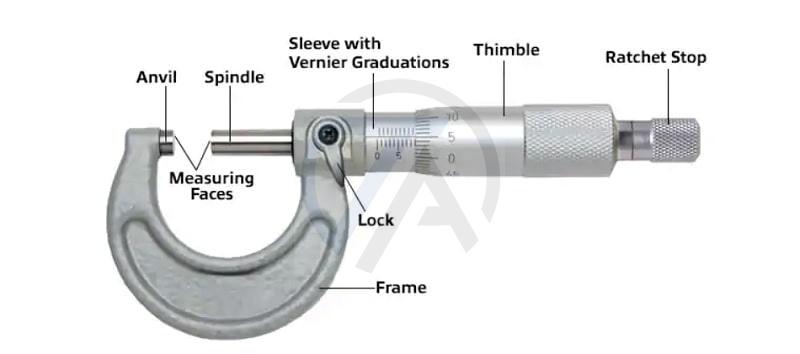

Các Bộ Phận Của Micrometer
Một Micrometer bao gồm:
- Khung: Thân hình chữ C giữ đe và thùng liên quan chặt chẽ với nhau. Nó dày vì cần giảm thiểu độ uốn, giãn nở và co lại sẽ làm sai lệch phép đo. Khung nặng và do đó có khối lượng nhiệt cao, giúp tránh bị nóng lên đáng kể do bàn tay/ngón tay cầm. Nó thường được bao phủ bởi các tấm nhựa cách nhiệt làm giảm sự truyền nhiệt hơn nữa.
- Đe: Phần sáng bóng mà trục quay di chuyển tới và mẫu tựa vào.
- Ống bọc, thùng hoặc cổ: Bộ phận tròn cố định có thang đo tuyến tính trên đó, đôi khi có dấu vernier. Ở một số thiết bị, thang đo được đánh dấu trên một ống bọc hình trụ vừa khít nhưng có thể di chuyển được phía trên thùng cố định bên trong. Điều này cho phép thực hiện việc zeroing bằng cách thay đổi một chút vị trí của ống bọc.[12][13]
- Đai ốc khóa, vòng khóa hoặc khóa ống lót: Bộ phận có khía (hoặc đòn bẩy) mà người ta có thể siết chặt để giữ trục xoay cố định, chẳng hạn như khi giữ phép đo trong giây lát.
- Vít: Trái tim của Micrometer, như được giải thích trong phần “Nguyên tắc hoạt động”. Nó ở bên trong thùng. Điều này đề cập đến thực tế là tên thông thường của thiết bị này trong tiếng Đức là Messschraube, nghĩa đen là “vít đo”.
- Trục xoay: Bộ phận hình trụ sáng bóng mà ống lót làm cho chuyển động về phía đe.
- Thimble: Bộ phận mà ngón tay cái của một người quay. Dấu hiệu tốt nghiệp.
- Chốt chặn bánh cóc: Thiết bị ở đầu tay cầm giúp hạn chế áp suất tác dụng bằng cách trượt ở mômen xoắn đã hiệu chỉnh.
Các Loại Micrometer
Có một số loại Micrometer được thiết kế để đo các loại vật thể hoặc không gian khác nhau. Hầu hết các Micrometer đều có sẵn theo bộ để phù hợp với các phép đo có kích thước khác nhau.
1. Micrometer Bên Ngoài
Loại Micrometer này được thiết kế để đo bên ngoài vật thể—đường kính ngoài (OD). Chúng trông và di chuyển giống như một chiếc kẹp chữ C, mở và đóng bằng cách xoay một vít bên trong.
Trong Micrometer, vật bạn muốn đo được kẹp giữa đe (đầu cố định của kẹp) và trục xoay (bộ phận chuyển động của kẹp). Sau khi vật được cố định trong kẹp, bạn sử dụng hệ thống đánh số trên ống lót (phần tay cầm) để tìm số đo của mình.
2. Micrometer Bên Trong
Trong khi Micrometer bên ngoài được sử dụng để đo đường kính bên ngoài của vật thể thì Micrometer bên trong được sử dụng để đo đường kính bên trong hoặc bên trong (ID). Những thứ này trông giống một cây bút hơn, nhưng có một cái ống xoay ở giữa.
Khi ống lót quay, Micrometer sẽ giãn ra giống như thanh treo rèm. Sau đó, điều này kéo dài cho đến khi mỗi đầu của dụng cụ chạm vào bên trong đường ống. Khi điều này xảy ra, bạn sử dụng hệ thống đánh số trên ống lót để tìm số đo của mình.
3. Micrometer Độ Sâu
Mặc dù Micrometer bên trong và bên ngoài đều được sử dụng để đo đường kính của vật thể hoặc lỗ, nhưng Micrometer độ sâu dùng để đo độ sâu của lỗ, hốc hoặc khe. Panme đo độ sâu có đế thẳng hàng với đỉnh của hốc cần đo.
Cái đê nằm trên một trục nhô lên khỏi đế. Khi ống lót quay, một thanh đo sẽ đi xuống từ trục. Bạn tiếp tục quay cho đến khi que chạm vào mặt đáy lỗ cần đo. Khi điều này xảy ra, bạn sử dụng hệ thống đánh số trên ống lót để tìm số đo của mình.
Khi Nào Chúng Ta Nên Sử Dụng Micrometer?
Bạn sẽ sử dụng Micrometer khi cần đo rất chính xác. Có một số thiết kế khác nhau, tùy thuộc vào những gì cần đo. Đây có thể là kích thước của một đường ống, dụng cụ hoặc vật thể nhìn từ bên ngoài. Đây có thể là chiều rộng bên trong của đường ống, ổ trục hoặc vật rỗng khác. Hoặc đây có thể là độ sâu của một cái lỗ hoặc chỗ lõm.
Đây là những công cụ bạn sẽ sử dụng khi độ chính xác là yếu tố quan trọng nhất. Điều này thường đúng đối với các máy có bộ phận chuyển động. Các bộ phận chuyển động vào và ra khỏi nhau, chẳng hạn như pít-tông, cần phải giữ nguyên trên một đường thẳng, ổn định. Nếu những bộ phận này bị rung lắc dù chỉ một chút, chúng có thể bắt đầu hỏng hóc.
Điều này cũng đúng trong các ứng dụng khác, chẳng hạn như việc sử dụng vòng bi. Các ứng dụng khác yêu cầu phép đo chính xác nhất là các phụ kiện đường ống, đặc biệt nếu đường ống chuyển động các khí có phân tử rất nhỏ và nhẹ, như heli. Micrometer cũng là công cụ được ưa chuộng khi đo độ dày của các vật phẩm như kim loại tấm.
Làm Thế Nào Để Chúng Ta Đọc Một Micrometer?
Điều quan trọng là phải kiểm tra xem Micrometer là tiếng Anh hay hệ mét trước khi sử dụng để đo. Đảm bảo rằng bạn đang sử dụng công cụ có cùng đơn vị đo với bất kỳ công cụ nào bạn đang làm việc.
Khi Micrometer được xoay sang số đo thích hợp, phép đo có thể được thực hiện. Điều này đòi hỏi phải cộng các số tìm thấy trên trục xoay và ống lót để cho bạn số đo chính xác.
Cách tìm số bạn muốn sẽ khác nhau tùy thuộc vào loại và thiết kế của Micrometer. Hướng dẫn về cách đọc Micrometer sẽ được nhà sản xuất cung cấp kèm theo công cụ của bạn.
